甘肅正寧項目現場施工動態
編輯：2024-07-12 10:30:07
我公司承擔的華能正寧百萬噸級二氧化碳捕集利用與封存示范項目鋼結構空冷塔，其展寬平臺業已安裝完成、其塔體第六層單元桁架正在緊鑼密鼓的吊裝中且閉環在即。為確保兩臺吊車的吊裝安全，現兩臺25噸平臂吊所需加固的第一道附著架業已安裝完成。
本工程是雙曲線雙層網殼鋼結構冷卻塔，采用雙曲線外形，可實現構件現場拼裝。該塔高142m，零米、喉部和頂部直徑分別為80m、51m和56m，采用三角形網格交叉桁架系鋼結構。塔身主體結構由下至上劃分為16層網格，網格高度由12.5m到7.5m不等。在平面桁架組成的每個倒三角形網格內設有三角形支撐，用以提高桁架面外穩定性。為保證結構體系的受力性能，于標高64.1m、97m、119.5m、142m處的塔身外側設有四道水平向加強環桁架，在位于標高24m至34.9m之間的塔身外側布設有展寬平臺。由于本工程塔身高達142m,塔吊自由高度73米，如若滿足吊裝高度，塔身應頂升至164m,且須做多次附著。需要特別說明的是布置在18軸的高塔吊和布置在8軸處的低塔吊其塔身是逐步升高的，其中低塔吊布設附著架3層，高塔吊布設附著架4層，附著點均選擇在加強圈上或擴展平臺所在層。

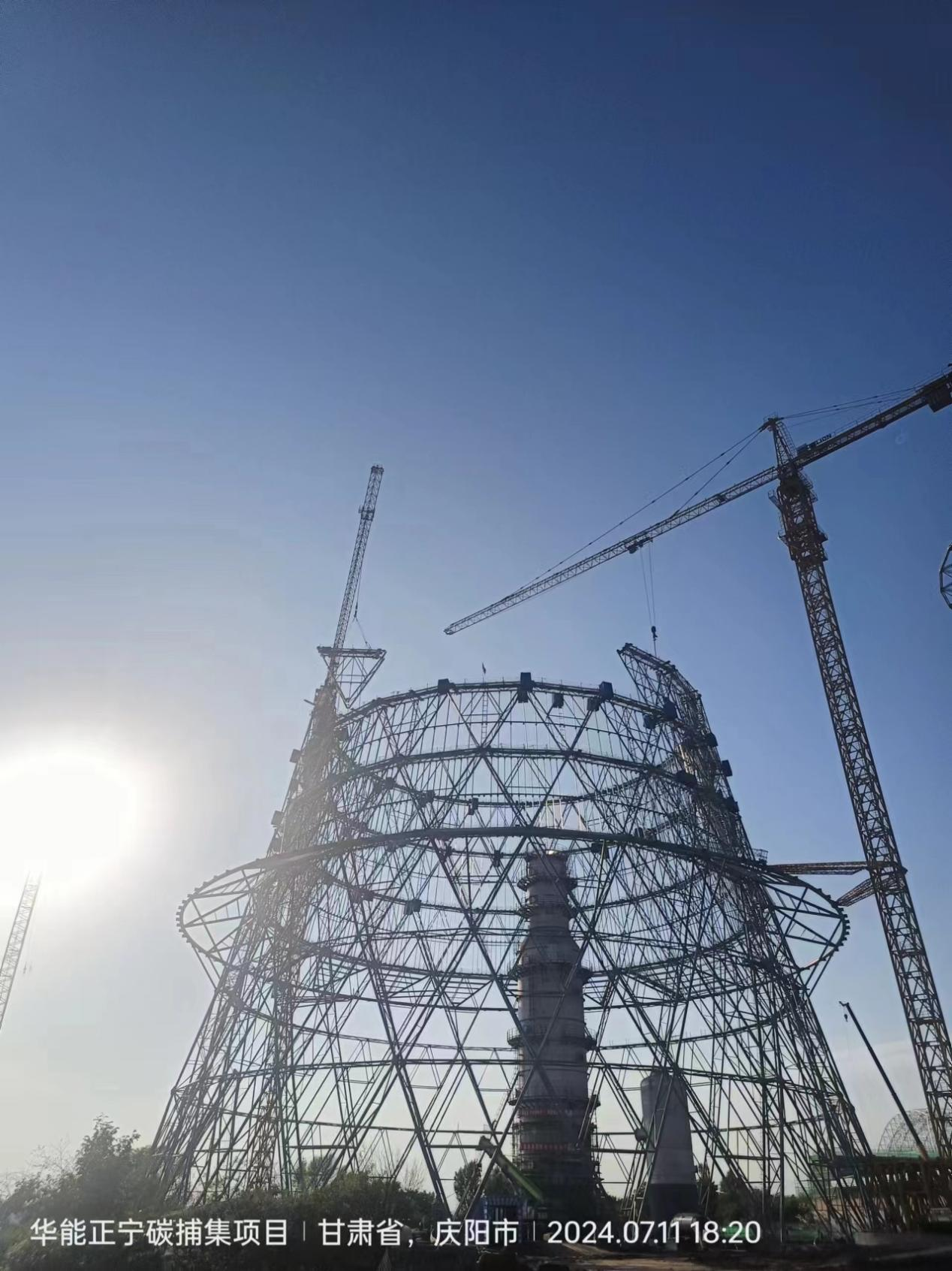

鋼塔施工場景（一）
?

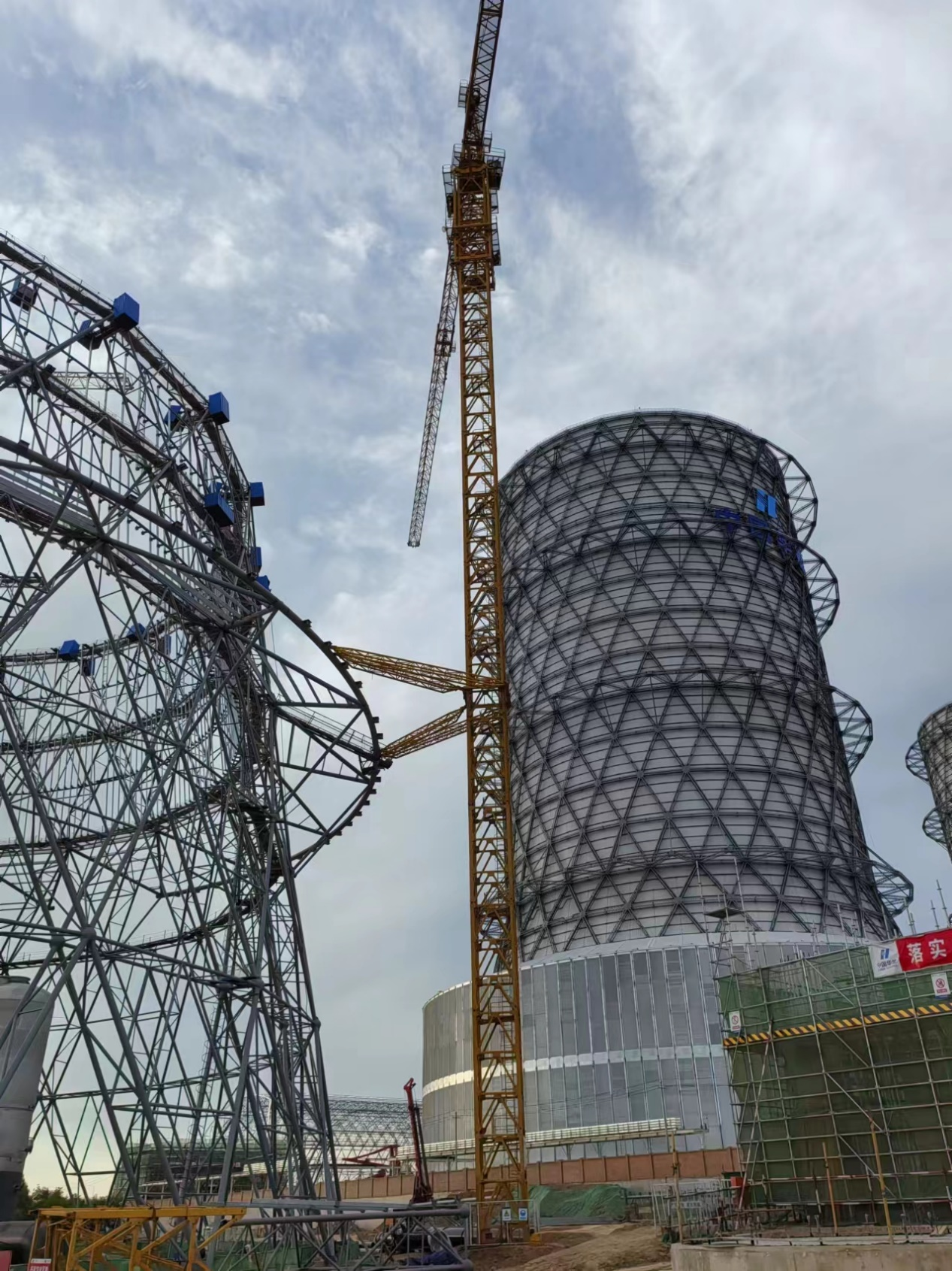

鋼塔施工場景（二）
