甘肅正寧項目新進展施工動態
編輯：2024-06-17 16:29:51
我公司承擔的華能正寧百萬噸級二氧化碳捕集利用與封存示范項目鋼結構空冷塔第四層塔體單元桁架吊裝于14日下午順利合攏！
本工程是雙曲線雙層網殼鋼結構冷卻塔，采用雙曲線外形，熱工性能良好，結構剛度大，可實現構件現場拼裝。該塔高142m，零米、喉部和頂部直徑分別為80m、51m和56m，采用三角形網格交叉桁架系鋼結構。塔身主體結構由下至上劃分為16層網格，網格高度由12.5m到7.5m不等。在平面桁架組成的每個倒三角形網格內設有三角形支撐，用以提高桁架面外穩定性。為保證結構體系的受力性能，于標高64.1m、97m、119.5m、142m處的塔身外側設有四道水平向加強環桁架，標高24m至34.9m之間的塔身外側設有展寬平臺。冷卻塔鋼結構采用焊接球固支支座，雙肢落地。主體結構采用圓鋼管，節點為焊接球節點和相貫節點。除鋼結構吊裝外我方承攬的埋地水箱已全部布設完成、地埋管道即循環水管道的安裝亦在有條不紊同步進行中。

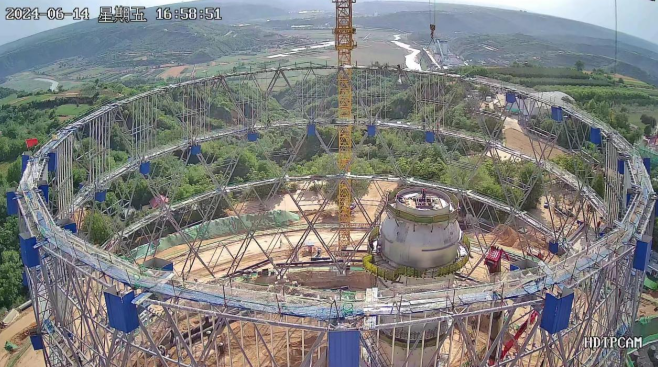

圖為 第四層*后一榀單元桁架就位

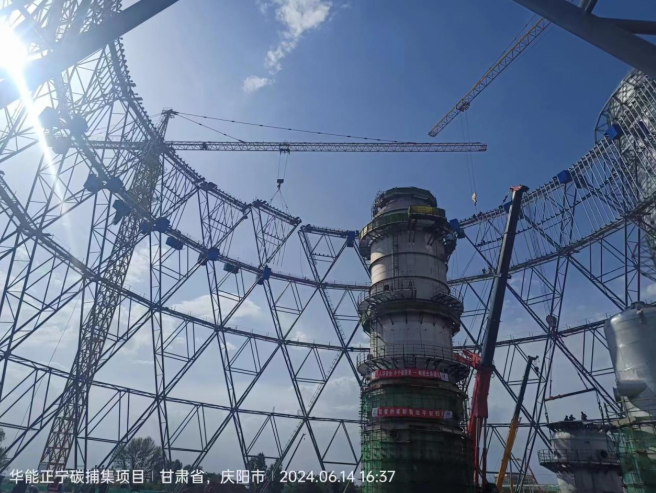

圖為 第四層*后一榀單元桁架試就位中

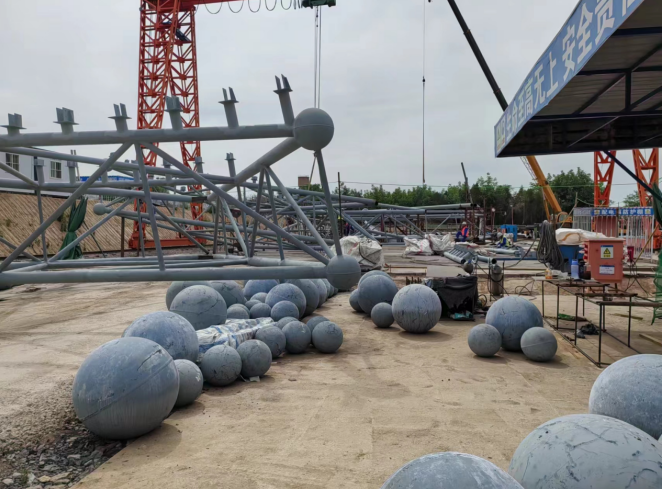

圖為 單元桁架組裝
版權所有：山西泰肥建設集團有限公司 未經書面授權禁止使用 備案號：晉ICP備13005074號-2 技術支持：龍采科技集團
甘肅正寧項目新進展施工動態
編輯：2024-06-17 16:29:51
我公司承擔的華能正寧百萬噸級二氧化碳捕集利用與封存示范項目鋼結構空冷塔第四層塔體單元桁架吊裝于14日下午順利合攏！
本工程是雙曲線雙層網殼鋼結構冷卻塔，采用雙曲線外形，熱工性能良好，結構剛度大，可實現構件現場拼裝。該塔高142m，零米、喉部和頂部直徑分別為80m、51m和56m，采用三角形網格交叉桁架系鋼結構。塔身主體結構由下至上劃分為16層網格，網格高度由12.5m到7.5m不等。在平面桁架組成的每個倒三角形網格內設有三角形支撐，用以提高桁架面外穩定性。為保證結構體系的受力性能，于標高64.1m、97m、119.5m、142m處的塔身外側設有四道水平向加強環桁架，標高24m至34.9m之間的塔身外側設有展寬平臺。冷卻塔鋼結構采用焊接球固支支座，雙肢落地。主體結構采用圓鋼管，節點為焊接球節點和相貫節點。除鋼結構吊裝外我方承攬的埋地水箱已全部布設完成、地埋管道即循環水管道的安裝亦在有條不紊同步進行中。
圖為 第四層*后一榀單元桁架就位
圖為 第四層*后一榀單元桁架試就位中
圖為 單元桁架組裝
